Descripción

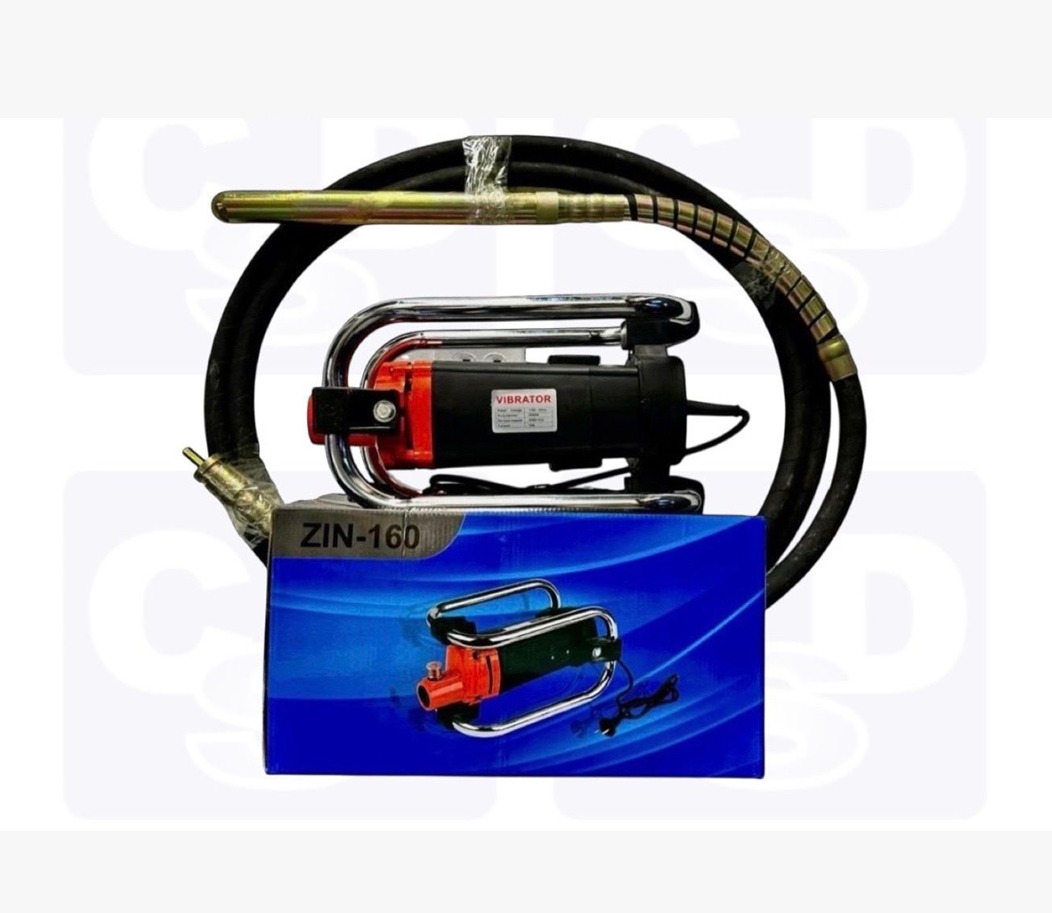

Ficha Técnica: Vibrador de Concreto Cabinado con Manguera de 6m
Tipo: Vibrador de concreto eléctrico de inmersión, motor cabinado externo
Uso: Compactación de concreto en losas, columnas, vigas y cimientos
1. Motor Cabinado
– Ubicación: Motor externo en cabina metálica, separado de la manguera
– Potencia: 1.5 HP . Modelos comunes: 1.5 HP 1100W,
– Voltaje: 110V / 60Hz según versión
– Protección: Cabina con ventilación y guarda contra polvo y golpes
– Ventaja: Menos vibración al operario y motor protegido del concreto
2. Manguera Flexible
– Longitud: 6 metros
– Diámetro de cabezal: 1″ 25mm El de 1.5″ 38mm es el estándar
– Tipo: Eje flexible con vaina de goma reforzada
– Cabezal: Acero templado, vibrante a alta frecuencia
– Radio de acción: Aprox 6-8 veces el diámetro del cabezal
3. Datos de Operación
– Frecuencia de vibración: 12,000
– Amplitud: 1.0 a 1.5 mm
– Caudal de compactación: 15 a 25 m³/h según diámetro del cabezal
– Nivel de ruido: 75-85 dB
– Peso total: 18 kg aprox
Características:
– Arranque: Interruptor en cabina con protección térmica
– Refrigeración: Por aire forzado en el motor cabinado
– Portabilidad: Asa y base con ruedas en la cabina para traslado
– Mantenimiento: Lubricación periódica del eje flexible cada 100h
Aplicaciones Recomendadas:
– Fundición de placas, columnas y vigas en obra
– Compactación de concreto en espacios de difícil acceso
– Trabajos donde se requiere movilidad de 6m sin mover el motor
Limitaciones:
No sirve para concreto seco o con revenimiento menor a 5 cm. El cabezal debe cubrirse completamente de concreto para evitar sobrecalentamiento.
